美国ESS USBCodec芯片 - ES9260Q

产品介绍

ES9260Q是一款用于驱动耳机的高性能芯片系统，它具有32位，2通道音频军刀D/a转换器，QUADDAC技术，耳机放大器，USB1.1PHY，集成模拟增益电阻，和模拟PLL。ES9260是为低功耗音频级应用，如手机和数字音乐播放器，消费者应用如USBdac和适配器，以及专业应用如混频器控制台和数字音频工作站。

使用广受好评的ESS专利32位超流II®QUADDAC™架构和时域抖动消除器，ES9260Q提供高达118dBADNR和-106dBTHD+N在高保真模式，一个性能水平，将满足较苛刻的音频爱好者。

集成的sabreDAC通过同步和异步采样模式下的主/从IS2S/DSD接口支持多达32位384kHzPCM和DSD256音频数据。集成的军刀耳机放大器支持多达1个Vrms输出。一个集成的模拟PLL可以从数字音频时钟信号中进行操作，消除了需要一个专用的外部时钟，并减少了PCB尺寸和BOM成本。通过集成反馈电阻、集成低噪声DAC参考调节器和小模具尺寸，进一步降低了PCB足迹和BOM成本。利用独特的THD补偿电路，可以较小化来自次优组件和PCB布局的残余失真。

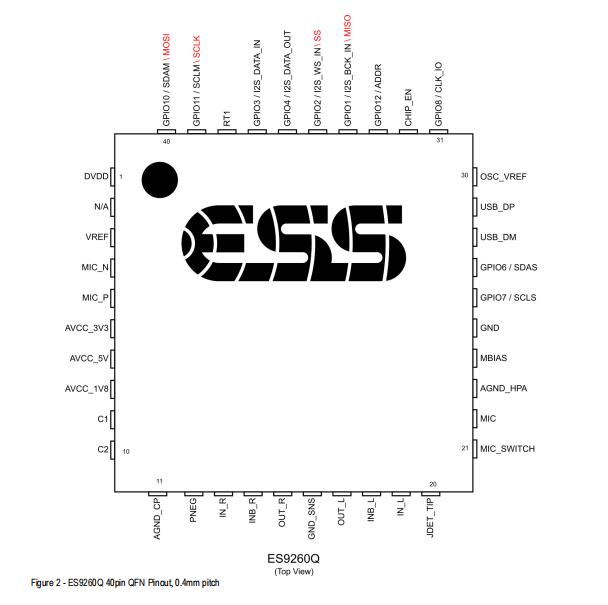

ES9260Q为当今较苛刻的数字音频应用程序设置了高清音频性能的标准，在一个紧凑的40针QFN包。体验军刀的音频质量，一路到耳机。

一、USBCodec芯片 - ES9260Q的特性：

获得专利的32位超流II®QUADDAC™体系结构
+123dBA SNR, +118dBA DNR w/DRE
-106dB THD+N, @ 600Ω
-101dB THD+N.20mW @ 32Ω
已获得专利的时域抖动消除器
模拟PLL
64位累加器和32位处理
多功能数字输入
集成式低噪声参考调节器
集成模拟增益电阻器
小包装尺寸
杰克检测与麦克风和按钮检测
串话补偿
集成USB1.1PHY

二、USBCodec芯片 - ES9260Q的应用：

移动电话、平板电脑/笔记本电脑、数字音乐播放器/便携式多媒体播放器

消费者和音响发烧友USBDAC耳机放大器和A/V接收器

专业的数字音频工作站和混音器控制台
