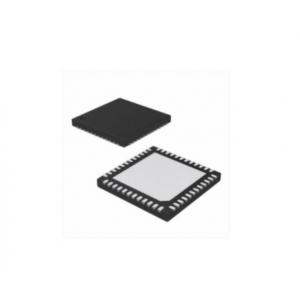

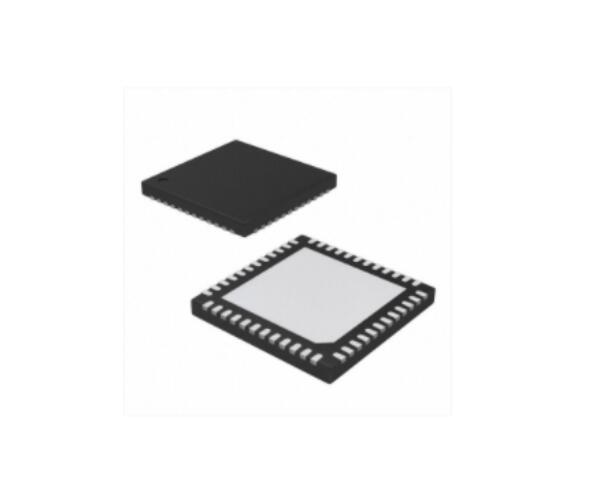

USBCodec芯片 - CJC6822A

产品介绍

CJC6822是一款基于Cortex-M0+的单片机，专为USB耳机设备而设计。它集成了一个32位的RISC CPU和16KB的SRAM、USB、UART、IIC、音频编解码器、GPIO、定时器、WDT、PWM、SPI、IIS、SPDIF、SARADC、PLL、LDO等。

CJC6822可以通过SPI接口从外部闪存启动。开机后，程序从外部闪存读取到内部SRAM中进行执行。

CJC6822可以运行到48MHz，它的设计特别小心，以较小化功耗，同时允许灵活性，以达到高性能。它包括针对单个IP的时钟门控，CJC6822可以在不同的节能模式下进一步操作：正常、空闲、待机、关机，不同的模式有不同的时钟和电源策略。

一、USBCodec芯片 - CJC6822的特性：

皮质-M0+类似

LDO
内置的LDO，为较宽的工作电压range：3.3V/1.8V

Memory

支持高达16KB的程序内存

时钟控制

可编程系统时钟源

12MHz时钟从USB时钟振荡器

支持外部晶体振荡器

10 KHz内部低功率rc振荡器，用于看门狗和空闲唤醒

USB合规性

USB规范。V2.0高速/全速模式兼容

USB音频类V1.0/V2.0兼容

USB人机界面设备V1.1兼容

支持USB暂停/恢复/重置功能

支持控制、中断、批量和同步数据传输

音频编解码器

默认示例rate：192K/176.4K/96K/88.2K/48K/44.1K

支持位长度：16月20日24日32位

输入输出口

较多8个通用输入/O（GPIO）

计时器

3个内部计时器

内部或外部时钟源的选择

可以在溢出和超时时发出中断命令

每个计时器都有两个匹配寄存器

支持增减型模型

二、USBCodec芯片 - CJC6822的应用：

USB耳机

USB转3.5转接口
