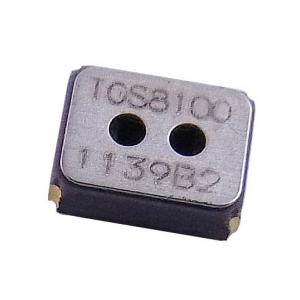

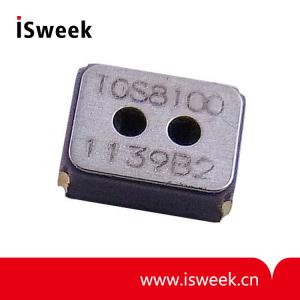

Mems型空气质量传感器 - TGS8100

  • Mems型空气质量传感器
  • Mems型空气质量传感器
Mouse over image to zoom

* 表贴封装
* 功耗低
* 对香烟烟气、厨房油烟和气态空气污染物高度敏感
* 寿命长

产品型号：
TGS8100
PDF：
订货数量：
询  价 加入询价篮

产品介绍

一、Mems空气质量传感器TGS8100描述

传感元件由传感芯片、采用MEMS技术在硅衬底上形成的集成加热器以及传感芯片上形成的金属氧化物半导体层构成。该元件被安置在陶瓷表贴封装中。基于传感芯片的微型化设计，TGS8100仅需15mW的加热功率，非常适合低功耗和电池供电的设备。如果存在可检测的气体，传感器电导率将随空气中气体浓度上升。此时，简单的电路即可将电导率的改变转换成与气体浓度相符的输出信号。

TGS8100对低浓度气态空气污染物如香烟烟气和厨房油烟高度敏感。通过利用传感器电阻相对其在洁净空气中电阻的改变率，并将其作为相对响应值，即可模拟人类对空气污染物的感知，进而实现实用的空气质量控制。


二、Mems空气质量传感器TGS8100特征:

*表贴封装

*功耗低

*对香烟烟气、厨房油烟和气态空气污染物高度敏感

*寿命长

*成本低


三、Mems空气质量传感器TGS8100应用:

*空气净化器

*室内空气质量监测器

*通风控制


四、Mems空气质量传感器TGS8100特性参数：

型 号       TGS8100


传感原理    金属氧化物半导体


标准包装     陶瓷


目标气体    空气污染物（氢气、乙醇等）


典型测量范围   1 ~30ppm H2


标准电路条件    加热电压  VH   1.8V DC±2%
电路电压    VC   max 3.0V DC （ 2ms）,0v ≥ 998ms VC
负载电阻    RL    变量(10kΩ min.)
标准测试条件    加热电阻       RH        室温下接近110Ω
下的电气特性     加热电流       IH         8mA (典型)
加热功耗    PH        15mW (典型)
传感器电阻  Rs      10kΩ ~ 300kΩ空气中
灵敏度(Rs改变率)   ~0.6    Rs (10ppm H2)/Rs air


五、Mems空气质量传感器TGS8100标准测试条件

试气条件         标准空气  20±2˚C, 65±5%RH

电路条件         与标准电路条件相同

测试前的调试时间         一小时或更长

ISweek 工采网的所有产品均来自于原始生产厂商直接供货，非第三方转售。
